دیتالاگر و کنترل یخچال، فریزر و بانک خون مدل LFR-M28A یک سیستم جامع و یکپارچه جهت کنترل و مانیتورینگ انواع سیستم های برودتی مانند یخچال و فریزرهای آزمایشگی، فریزرهای منفی 40 ، فریزر های منفی 80 و کنترل بانک خون است. این دستگاه با دارا بودن انواع سنسورها و کنترلرهای مورد نیاز، نمایشگر، دیتالاگر، المان های مورد نیاز شبکه، نرم افزار کامپیوتر و تلفن همراه ،محافظ برق، شارژر و سیستم مدیریت باطری ، سیستم های کنترل از راه دور و ...، نیاز الکترونیکی و الکتریکی این سیستم ها را به طور کامل مرتفع می نماید.

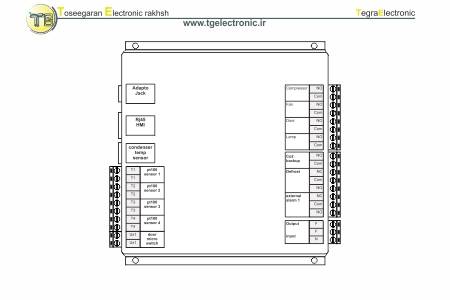

این دستگاه از 2 بخش برد اصلی(main) و نمایشگر (display) تشکیل شده است. اندازه گیری مقادیر سنسورها و کنترل عملگر ها (actuator)ها در برد اصلی صورت گرفته و نمایشگر وظیفه نمایش و ذخیره مقادیر سنسورها، نمایش وضعیت پارامترها، گزارش گیری ها و انجام تنظیمات را بر عهده دارد. این سیستم دارای یک نمایشگر 2.8 اینچی رنگی می باشد. در صورتی که فضای بدنه یخچال اجازه بدهد، مدل MEP-S70 پیشنهاد میگردد که دارای تنظیمات بیشتر بوده و دارای یک صفحه تمام لمسی 7 اینچ است.

سنسور ها

سنسور دماو رطوبت محیط: عملکرد انواع یخچال و فریزر های آزمایشگاهی به شرایط محیطی که در آن قرار دارند وابسطه است، به حدی که سازندگان اغلب جدولی مبنی بر نحوه عملکرد دستگاه در دما و رطوبت های مختلف ارایه می دهند و حداکثر راندمان دستگاه را منوط به قرار داشتن در شرایط محیطی مناسب می نمایند.

سنسور دمای کابین: این سنسور ها از نوع PT100 بوده که دقت بالایی دارند. همچنین قابلیت کالیبراسون نیزدر منو ها برای آن دیده شده.

سنسور دمای کندانسور : افزایش دمای کندانسور باعث فشار بیش از حد به کمپرسور میگردد. توسط این سنسور میتوان شرایط بحرانی را تعریف نمود و از ان جلوگیری نمود.

سنسور ولتاژ : کاهش یا افزایش بیش از حد ولتاژ ورودی و یا جریان کشی بیش از حد، موجب آسیب به کمپرسور و سیسستم های الکتریکی شده و حتی ممکن است باعث سوختن آن شود .توسط این سنسور میتوان از مناسب بودن برق ورودی اطمینان پیدا نمود و در صورت بروز مشکل تصمیم مناسب را اتخاذ نمود.

باطری بک آپ : جهت پایدار نگه داشتن دمای یخچال و فریزر های آزمایشگاهی در شرایط بحرانی مانند قطعی برق و ...، اغلب آنها را مجهز به سیستم های بک آپ می نمایند که این سیستم ها و همچنین سیستم کنترل کلی دستگاه توسط باطری تغذیه می شوند؛ این سنسور میزان شارژ باطری بک آپ را اندازه گیری و گزارش می نماید.

سنسور وضعیت در : باز ماندن بیش از حد و یا بی مورد در باعث از دست رفتن دما شده که صحت ماندگاری اقلام داخل یخچال و فریزر را تهدید می نماید. این سنسور باز ماندن در را به صورت هشدار و به طرق مختلف گزارش می نماید. همچنین از این سنسور برای روشن کردن خودکار لامپ داخل یخچال، خاموش نمودن خودکار فن در صورت باز شدن در و توقف فوری پاچش دی اکسید کربن نیز استفاده می گردد.

کنترل ها

کمپرسور: سیستم با خاموش و روشن کردن کمپرسور دمای کابین را حول دمای ست پوینت ثابت نگه میدارد.

لامپ: روشن و خاموش شدن لامپ یخچال هم از روی نمایشگر قابل کنترل میباشد و هم با باز شدن در به صورت خودکار روشن شده و بعد از بسته شدن خاموش میشود.

قفل در: در دستگاه هایی که مجهز به قفل برقی هستند میتوان درب را از روی نمایشگر کنترل  نمود. همچنین میتوان سطح دسترسی و پسورد برای در فعال نمود. امکان اتصال اکسس کارت، و تگ RFID نیز وجود دارد.

فن: اغلب از فن جهت ایجاد یکنواختی دما در کل کابین استفاده مینمایند. پس از روشن شدن، دستگاه به صورت خودکار فن را روشن مینماید. جهت کاهش هدر رفت دما، در هنگام باز بودن در و در هنگام عمل یخزدایی (دیفراست) فن خاموش میشود.

بک آپ دی اکسید کربن (co2 backup): سیستم بک آپ دی اکسید کربن ، یک سیستم محافظ جهت ثابت نگه داشتن عملکرد دستگاه و دمای یخچال در مواقع قطع برق و  یا خرابی های احتمالی می باشد. این سیستم با استفاده از سنسور های دمای  تعبیه شده درون دستگاه ، به همراه یک شیر برقی و سنسور وضعیت در ، پایداری دمایی را در مواقع اضطراری تضمین می نماید.
هنگامی که دمای فریزر ار حد تعیین شده بیشتر میشود، سیستم گاز دی اکسید کربن را به صورت پالسی ( حدود 2 ثانیه پاچش و 15 ثانیه توقف) تزریق می نماید و این عمل را تا پایین آمدن دمای داخل و رسیدن به حد مطلوب ادامه میدهد.
در صورت باز شدن در، عمل پاچش متوقف خواهد شد تا از هدر رفتن و یا سوختگی های احتمالی جلوگیری شود (بایستی از متصل بودن میکرو سوییچ در اطمینان حاصل گردد).

یخ زدایی (برفک زدایی) ( defrost ): دستگاه LFR-M28A دارای سیستم اتوماتیک یخ زدایی میباشد. که باقطع و وصل کردن رله دیفراست، فعال یا غیر فعال میشود. با توجه به تعداد دفعات یخ زدایی ( برفک زدایی )  زمان های شروع دیفراست مشخص میگردد که این زمان ها بر مبنای زمان صفر یعنی 00:00 بامداد می باشد (توضیحات در قسمت تنظیمات آمده است).
آغاز عملیات یخ زدایی شامل موارد زیر می باشد :

•     خاموش نمودن فن
•     خاموش نمودن کندانسور
•     خاموش نمودن co2
•     روشن نمودن هیتر با رله دیفراست
•     فعال نمودن الارم دیفراست
•     غیر فعال نمودن الارم دمای بالا

و پس از پایان زمان دیفراست ( که قابل تنظیم میباشد) :

•     الارم دیفراست غیر فعال میگردد
•     الارم دمای بالا فعال میگردد
•     فن روشن میگردد
•     وضعیت کندانسور و co2 به حالت قبل از شروع دیفراست بر میگردد

الارم خارجی : دستگاه LFR-M28A دارای یک عدد الارم خارجی قابل تنظیم میباشد که دارای2 کنتاکت باز و بسته بوده و میتوان از منوی تنظیمات عملکرد آن را برنامه ریزی نمود

الارم ها

سیستم با توجه به مقادیر اندازه گیری شده توسط سنسور ها و وضعیت دستگاه و همچنین تنظیمات صورت گرفته ، هر گونه عدم تطابق را شناسایی کرده و آنها را به صورت هشدار (alarm) اعلان مینماید. الارم ها به صورت برجسته برروی نمایشگر نشان داده میشوند ، همچنین بازر دستگاه نیز (در صورت تنظیم) به صورت صوتی آنها را گزارش میدهد. علاوه برآن نیز این الارم ها برای اشخاص تعیین شده پیامک میشوند و در صورتی که الارم خارجی نیز به درستی تنظیم شده باشد، این الارم ها میتوانند باعث تغییر وضعیت رله خروجی شوند.
الارم دما : الارم دما در یک یا چند حالت زیر فعال میگردد:

•     بالا رفتن دمای کندانسور از حد مجاز تعریف شده
•     بالا رفتن یا پایین آمدن دمای کابین ار حدود مجاز تعریف شده
•     هرگونه ایراد فیزیکی سنسور کابین
•     بالا رفتن دمای محیط از حد مجاز تعریف شده

الارم رطوبت : در صورتی که رطوبت محیط از حد تعریف شده بیشتر شود این الارم فعال می شود.

الارم پاور (تغذیه) : الارم پاور در یک یا چند حالت زیر فعال می گردد:

•     قطع شدن برق ورودی
•     بیشتر یا کمتر شدن ولتاژ ورودی از حدود مجاز تعریف شده
•     کاهش میزان شارژ باطری به زیر 20 درصد

الارم در : در صورت باز ماندن درب بیش از 1 دقیقه ، الارم در فعال می شود.

الارم دیفراست : هنگامی که سیستم یخ زدایی فعال میشود ، الارم دیفراست فعال میشود.

الارم بک آپ CO2 :  هنگامی که سیستم بک آپ دی اکسید کربن فعال میشود، این الارم فعال میگردد.

ارتباطات

دستگاه LFR-M28A را میتوان از طریق درگاه های ارتباطی مختلفی کنترل و یا مانیتور کرد .
Local HMI: ارتباط برد اصلی با نمایشگر از طریق کانکتور RJ45 و به صورت سریال می باشد. نمایشگر در مدل LFR-M28A یک صفحه تمام تاچ 7 اینچ و در مدل LFR-M28A یک ال سی دی 2.8 اینچ و دکمه های کنترلی می باشد. تمام پارامترهای دستگاه در این نمایشگر قابل مشاهده و تنظیم میباشد.

External HMI: دستگاه دارای یک خروجی RS485 با پروتوکل مودباس می باشد که میتواند به عنوان slave در شبکه مودباس شناسایی شود. از این پورت جهت اتصال دستگاه به انواع پی ال سی و یا اچ ام آی میتوان بهره برد . همچنین نرم افزار تحت ویندوز دستگاه نیز از این طریق با سیستم ارتباط برقرار می نماید.

GSM: دستگاه دارای ماژول جی اس ام و ورودی سیم کارت می باشد که جهت ارسال اس ام اس الارم ها مورد استفاده قرار میگیرد. در صورت سفارش سیستم آن لاین، از این ماژول به عنوان درگاه GPRS و اتصال به سرور استفاده میگردد.

PC software: با استفاده از نرم افزار دستگاه میتوان چندین یخچال را به یک شبکه متصل و توسط نرم افزار به صورت یکجا مدیریت نمود. همچنین با لود کردن اطلاعات دیتالاگر درون نرم افزار میتوان انواع نمودارها و گزارشات رو مشاهده نمود.

Micro SD & USB: از این درگاه ها میتوان جهت گزارش گیری و ذخیره مقادیر دیتا لاگر جهت انتقال به کامپیوتر و ترسیم انواع نمودار ها در نرم افزار دستگاه و اپلیکیشن های عمومی مانند اکسل و ... بهره برد.
